Gigabyte MB Sc AM5 B650 GAMING X AX V2

Detailní popis produktu

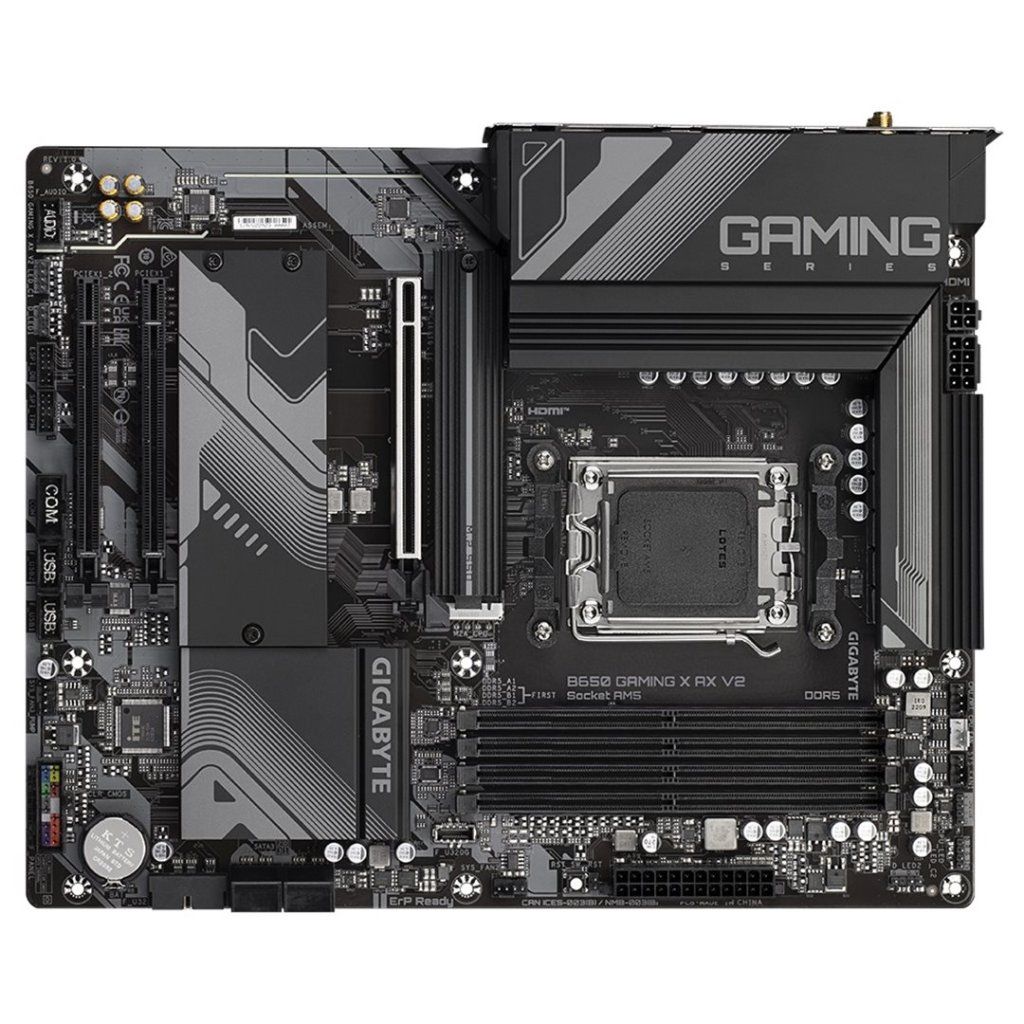

GIGABYTE B650 GAMING X AX V2 (rev. 1.x)

Smart Fan 6
Q-Flash Plus

Chipset: AMD B650

Rozměrový formát: ATX (305x244mm)
Podpora pro procesory: AMD Ryzen™ řady 8000/7000
Patice procesoru: AM5

Paměť:

4x DIMM patice podporující až 192GB (kapacita 48GB single DIMM), DDR5 8000(OC)/7800(OC)/7600(OC)/7200(OC)/7000(OC)/6800(OC)/6666(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800/4400MT/s paměťové moduly
dvoukanálová architektura paměti
podpora pro AMD EXtended Profiles for Overclocking (AMD EXPO™) a podpora paměťových modulů Extreme Memory Profile (XMP)

Grafické výstupy: grafické specifikace se mohou lišit v závislosti na podpoře CPU

1x DisplayPort 1.4
1x HDMI® 2.1

Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio

Ethernet: Realtek® 2,5GbE LAN
WLAN + Bluetooth: Wi-Fi 6E + BT v5.x

Rozšiřující sloty:

1x PCI Express x16 (PCIEX16)
2x PCI Express x16, podpora PCIe 3.0 x1 (PCIEX1_1/2)

RAID řadič: podpora pro RAID 0/1/10 pro úložná zařízení NVMe SSD a SATA

Úložný prostor:
celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s

1x M.2 (M2A_CPU), integrovaný v CPU, podpora Socket 3, M key, typ 25110/2580 SSD
1x M.2 (M2B_CPU), integrovaný v CPU, podpora Socket 3, M key, typ 25110 /2580 SSD
1x M.2 (M2C_SB), integrovaný v čipsetu, podpora Socket 3, M key, typ 25110/2580 PCIe 4.0 x4/x2 SSD
4x port SATA 6Gb/s

USB:
Zadní USB (celkem 8 portů)

1x USB typ-C®, s podporou USB 3.2 Gen 2
1x USB 3.2 Gen 2 typ-A (červený)
3x USB 3.2 Gen 1
3x USB 2.0/1.1

Přední USB (celkem 7 portů)

1x USB typ-C® konektor - podpora USB 3.2 Gen 2x2
1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

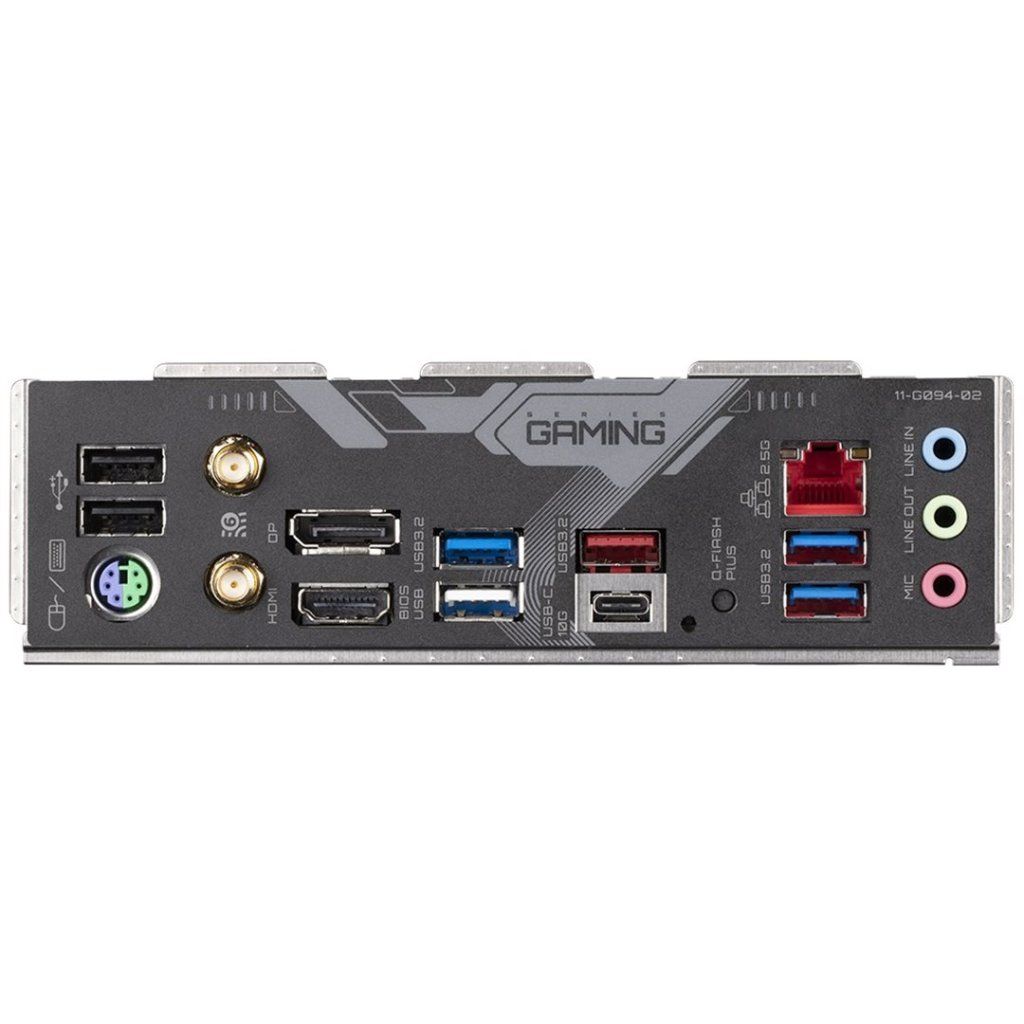

Porty na zadním panelu:

1x tlačítko Q-Flash Plus
2x anténní konektor SMA (2T2R)
1x DisplayPort
1x HDMI
1x USB typ-C®, s podporou USB 3.2 Gen 2
1x USB 3.2 Gen 2 typ-A (červený)
3x USB 3.2 Gen 1
3x USB 2.0/1.1
1x RJ-45
3x audio jack

Interní porty:
Napájení

1x 24-pin ATX hlavní napájecí konektor
1x 8-pin ATX 12V napájecí konektor
1x 4-pin ATX 12V napájecí konektor

Související s ventilátorem a chlazením

1x CPU fan header
1x CPU fan/water cooling pump header
2x system fan header
1x system fan/water cooling pump header

Související s úložištěm

3x M.2 slot (Key M)
4x SATA 6Gb/s port

USB

1x USB typ-C® konektor s podporou USB 3.2 Gen 2x2
1x USB 3.2 Gen 1 header
2x USB 2.0/1.1 header

Ostatní

2x adresovatelný LED strip header
2x RGB LED strip header
1x CPU cooler LED strip/RGB LED strip header
1x front panel header
1x front panel audio header
1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1x serial port header
1x tlačítko reset
1x reset jumper
1x Clear CMOS jumper
