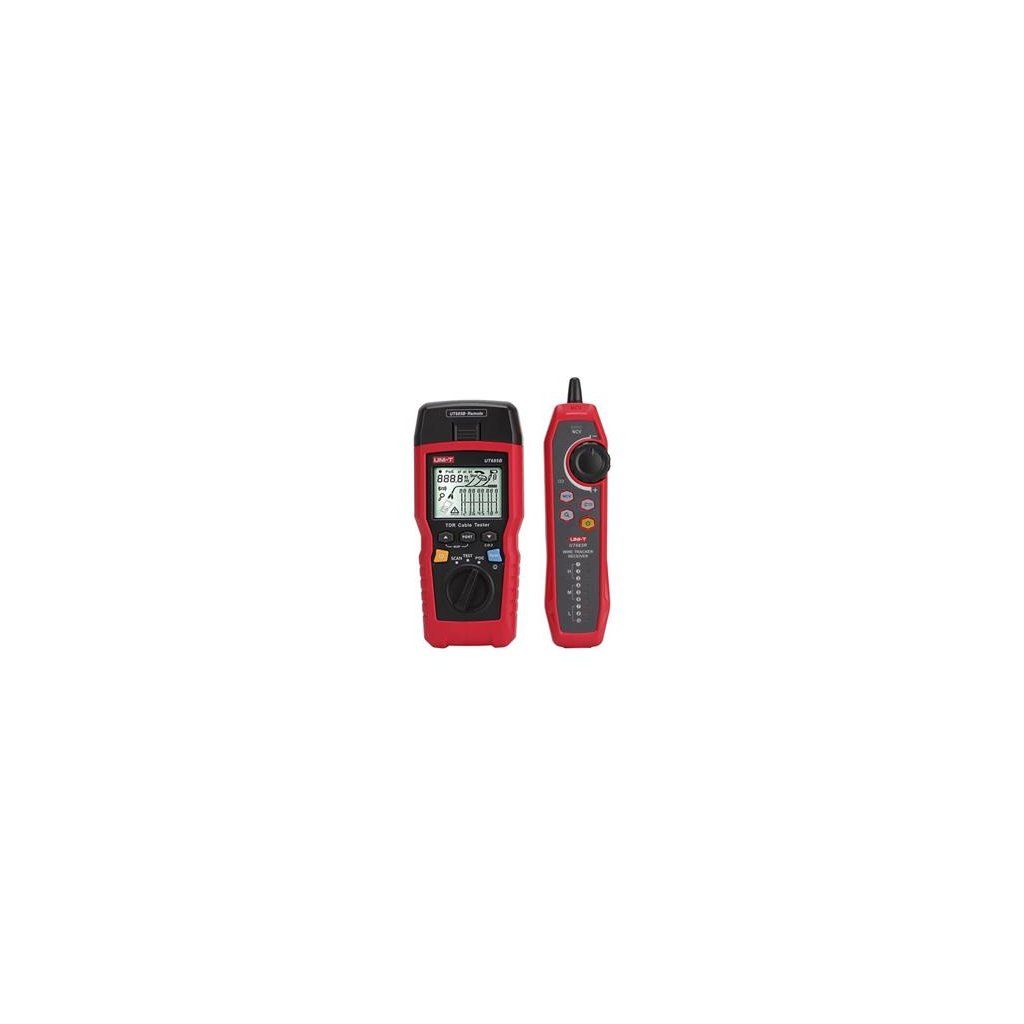

UNI-T Tester kabelu UT685B KIT

Detailní popis produktu

Tester kabelu UT683B KIT je ruční tester kabelů TDR, vhodné pro měděné kabely (CAT 5E, CAT 6, CAT 6A nebo CAT 8),který se používá k detekci a diagnostice stavu zapojení kroucených párů a koaxiálních kabelů, detekci síťových služeb, zkratů/otevřených obvodů v síťové kabeláži, rozdělení páru, chybného zapojení atd. Lze jej také použít ke zjištění, zda je v síťové kabeláži přívod PoE (modul POE), a standardu PoE (802.3AF, 802.3AT, 802.3BT). Na obrazovce lze současně zobrazit mapu vodičů, délku kabelu, místo přerušeného obvodu a další informace. Tester kabelů se vyznačuje přesností, snadnou obsluhou, viditelným zobrazením, což z něj činí ideální nástroj pro údržbu síťové komunikace,

Parametry produktu :

• testování kabeláže s kroucenou síťovou dvoulinkou
• test délky kabelu
• technologie TDR
• testuje typy RJ11, RJ45 a koaxiálních kabelů
• režim POE
• dosah 500m
• rozlišení 0,33 m
• ochrana vstupu 70V DC
• 2,8 palcový podsvícený LCD displej
• grafické rozhraní

Technické parametry :

Testovaný typ kabelu:

• kabel s krouceným párem
• UTP (nestíněný kabel),
• FTP (kabel stíněný hliníkovou fólií);
• SSTP (dvojitě stíněný síťový kabel);
• koaxiální kabel: 50?, 75?, 93?

Test délky kabelu:

• dosah: 500 m
• rozlišení: 0,33m
• přesnost: ± 4% nebo 0,6 m

Detekce POE:

• detekce napájení POE
• standard POE: 802.3AF

• standard POE: 802.3AT

• test ethernetového portu

• test umístění kabelu ?
• ochrana vstupu 70VDC
• displej 2,8” LCD
• automatické vypnutí: cca 10 minut
• provozní teplota: 0~45 °C
• skladovací teplota: -20~60 °C
• provozní vlhkost: 20~75 % relativní vlhkost
• vlhkost při skladování: 10~90% relativní vlhkost
• nadmořská výška ? 2000 m
• velikost testeru kabelů TDR: 181 mm x 80 mm x 39 mm
• velikost přijímače: 197mm x 48 mm x 34 mm
• hmotnost testeru kabelů: 360 g
• hmotnost přijímače: 127 g
• napájení: 4 x AAA (LR03) alkalické baterie
